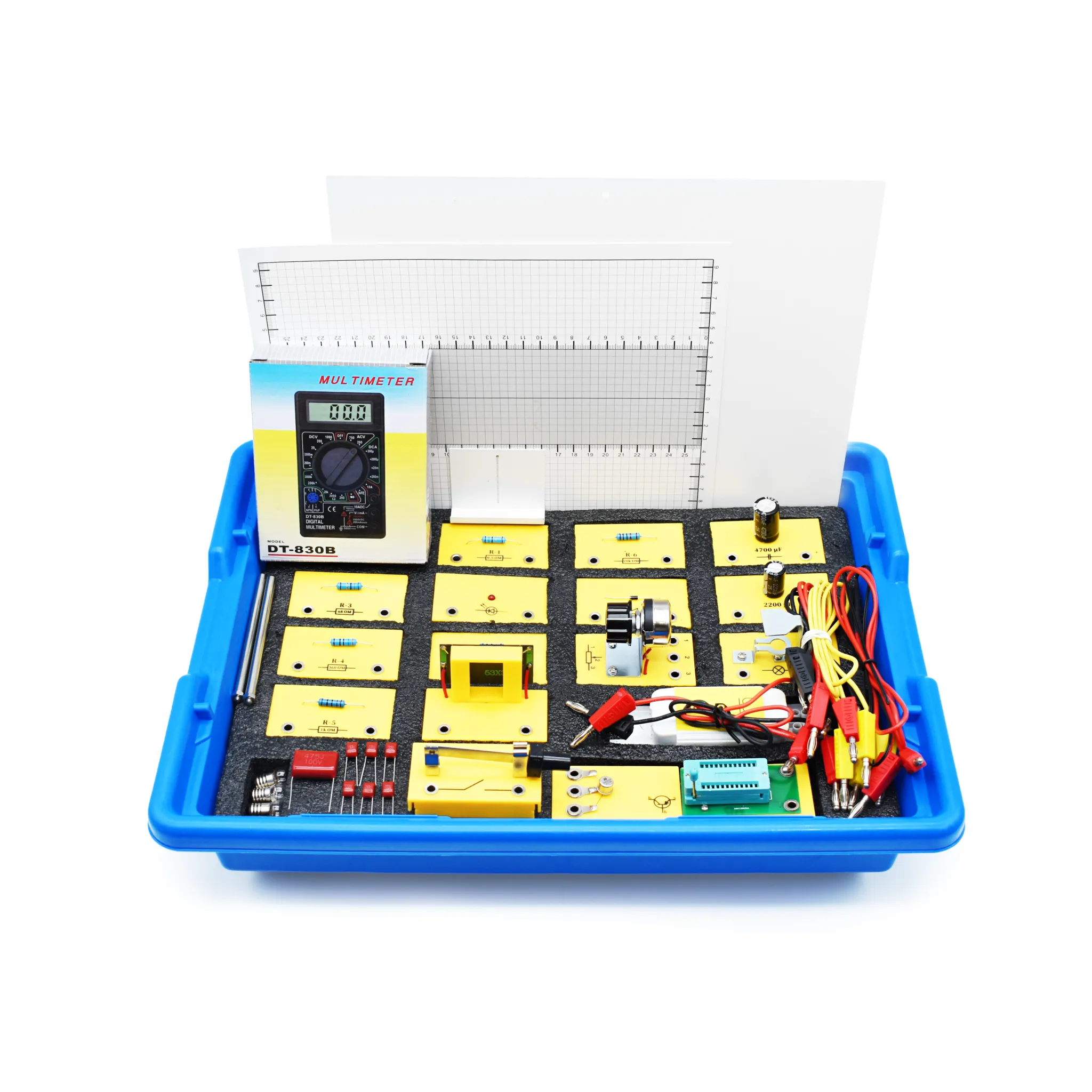

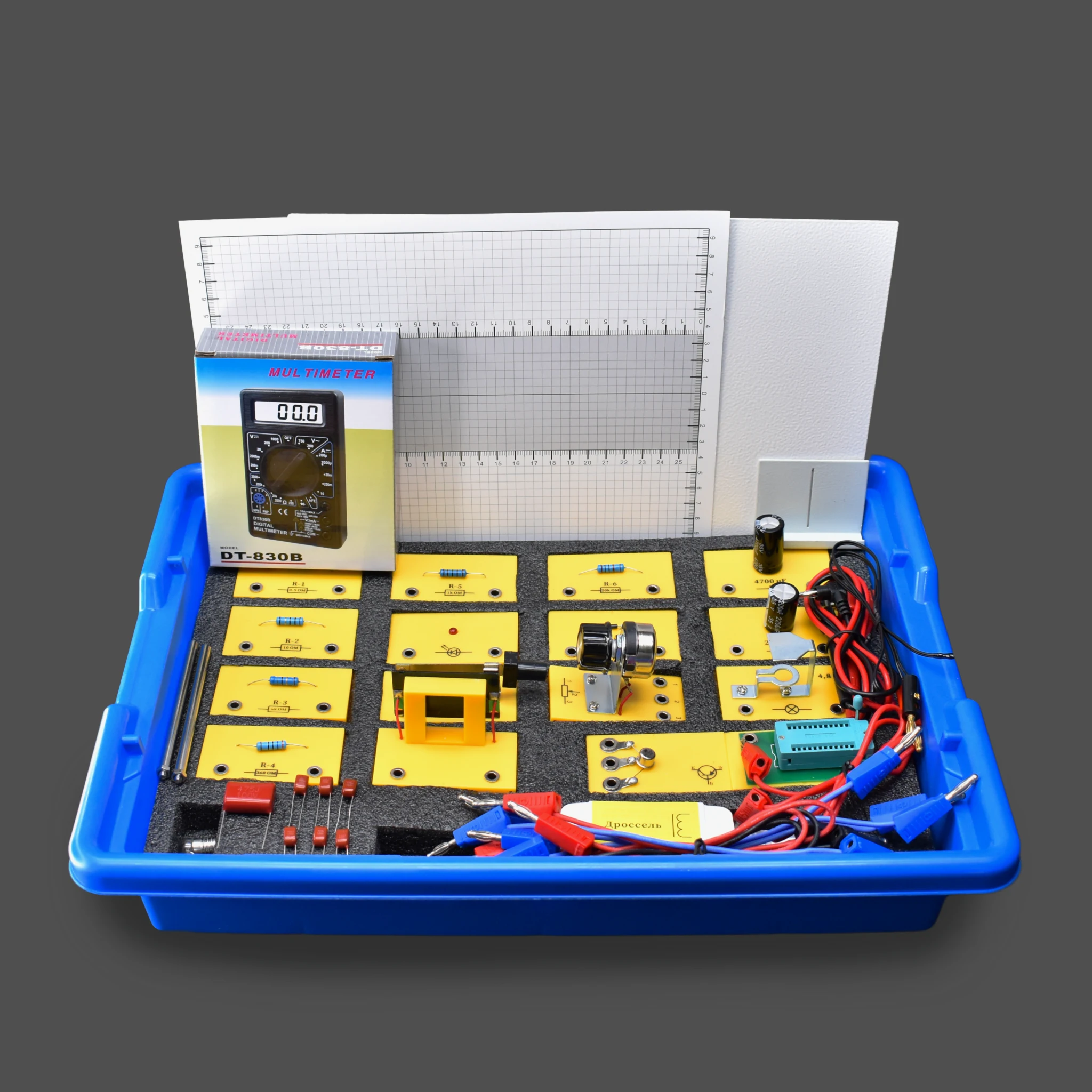

Набор «Практикум «Электродинамика» в лотке

Описание

Учебный набор предназначен для проведения фронтальных лабораторных работ и демонстрационных экспериментов по электродинамике в рамках школьного курса физики. Комплект позволяет собирать электрические цепи, исследовать процессы зарядки и разрядки конденсаторов, изучать самоиндукцию, переменный ток и свойства полупроводниковых элементов. Мультиметр применяется для измерения электрических величин и проверки компонентов. Фотоэлемент, терморезистор, транзистор, диод, светодиод, дроссель, конденсаторы и резисторы расширяют перечень доступных исследований. Работа с набором помогает учащимся осваивать правила сборки электрических цепей, выполнять измерения, анализировать полученные результаты и устанавливать экспериментальные зависимости.

Технические характеристики

Тип оборудования: лабораторный набор по электродинамике.
Формат проведения занятий: фронтальные лабораторные и демонстрационные работы.
Количество предлагаемых опытов: 20.
Основа для сборки установок: металлическое рабочее поле.
Измерительный прибор: мультиметр.
Диапазон сопротивления переменного резистора: 0–150 Ом.
Номиналы постоянных резисторов: 0,5 Ом, 10 Ом, 68 Ом, 360 Ом, 1 кОм, 20 кОм.
Заявленная мощность постоянных резисторов: 1–2 Вт.
Номиналы конденсаторов: 1 мкФ, 4,7 мкФ, 2200 мкФ, 4700 мкФ.
Количество конденсаторов номиналом 1 мкФ: 6.
Напряжение лампочек: 4,8 В.
Тип разъёмов соединительных проводов: штырьевой разъём «банан».
Количество проводов длиной 155 мм: 4.
Количество проводов длиной 255 мм: 2.
Количество проводов длиной 440 мм: 2.
Размеры упаковки (ДхШхВ): 420х310х90 мм.
Вес: 2,1 кг.

Особенности конструкции и функциональности

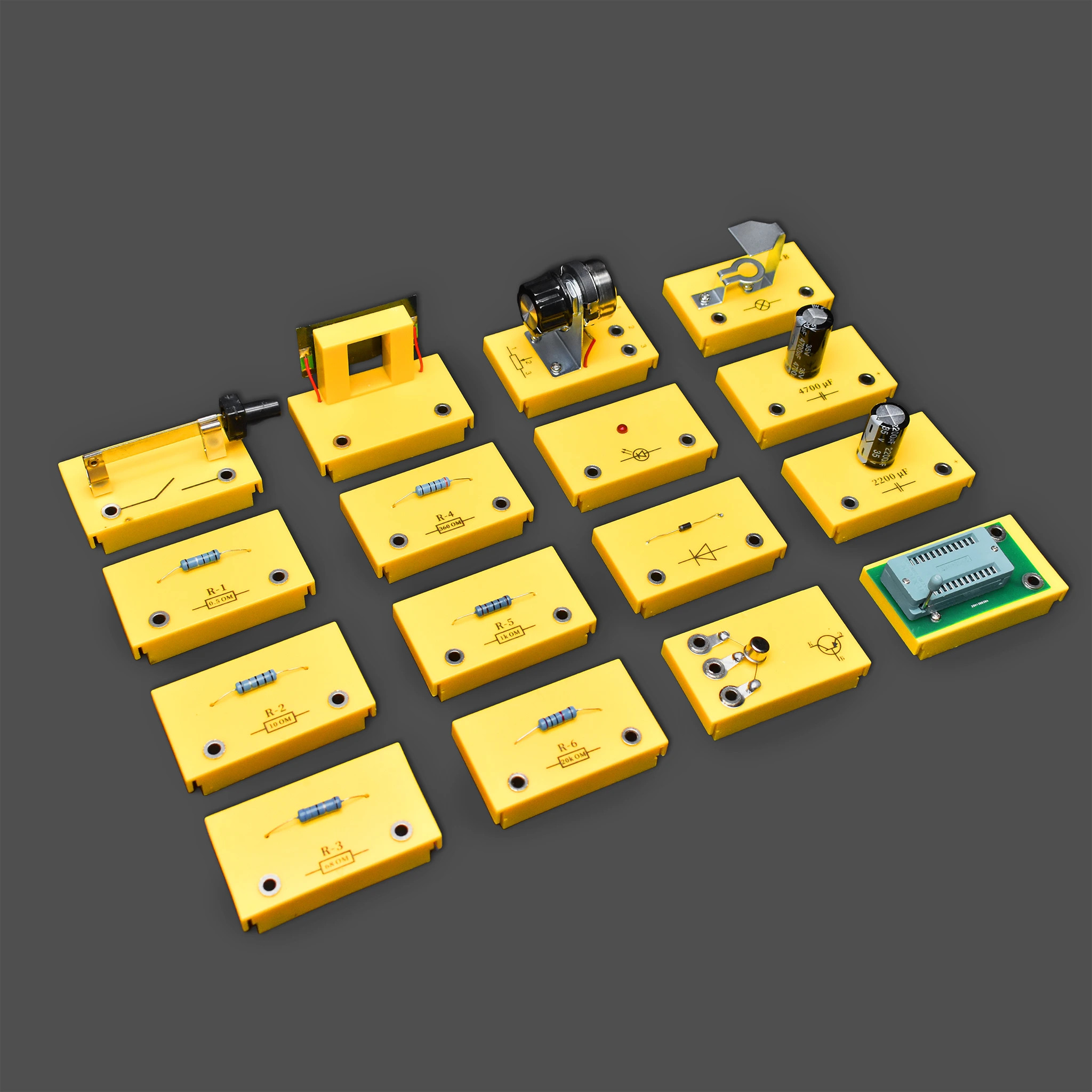

• Сборка электрических цепей: рабочее поле, ключ, колодка и соединительные провода используются для построения различных экспериментальных схем.
• Исследование конденсаторов: несколько номиналов позволяют изучать зарядку, разрядку, ёмкость, последовательное и параллельное соединение.
• Опыты с переменным током: дроссель, резисторы и конденсаторы применяются для исследования последовательной цепи и электрического резонанса.
• Изучение полупроводников: диод, светодиод, транзистор и терморезистор позволяют исследовать электрические свойства полупроводниковых элементов.
• Фотоэлектрические эксперименты: фотоэлемент с экраном используется для наблюдения преобразования светового воздействия в электрический сигнал.
• Измерение электрических величин: комплектный мультиметр применяется при проверке компонентов и регистрации параметров собранных цепей.
• Разные длины проводов: восемь проводов со штырьевыми разъёмами позволяют выполнять соединения между элементами установки.
• Практическое обучение: набор помогает формировать навыки сборки схем, выполнения измерений и обработки экспериментальных результатов.

Предлагаемые опыты

• Наблюдение процесса зарядки и разрядки конденсатора.
• Определение заряда и ёмкости конденсатора.
• Изучение последовательного соединения конденсаторов.
• Изучение параллельного соединения конденсаторов.
• Изучение явления самоиндукции.
• Исследование зависимости сопротивления металлического проводника от температуры на примере лампы накаливания.
• Исследование вольт-амперной характеристики полупроводникового диода.
• Исследование зависимости сопротивления полупроводника от температуры.
• Проверка исправности транзистора.
• Исследование работы транзистора в режиме электронного ключа.
• Исследование работы транзистора в усилительном режиме.
• Определение индуктивности катушки.
• Изучение последовательной цепи переменного тока.
• Определение ёмкости конденсатора.
• Изучение резонанса в электрическом колебательном контуре.
• Определение коэффициента мощности cos φ в цепи переменного тока.
• Измерение действующего и амплитудного значений переменного напряжения.
• Изучение работы фотоэлектрического преобразователя.
• Исследование зависимости сигнала фотоэлемента от расстояния до источника света.
• Исследование зависимости сигнала фотоэлемента от угла падения света.

Дополнительное оборудование

Для выполнения электрических опытов требуется совместимый источник постоянного и переменного напряжения. Источник питания в представленной комплектности не указан и приобретается отдельно.

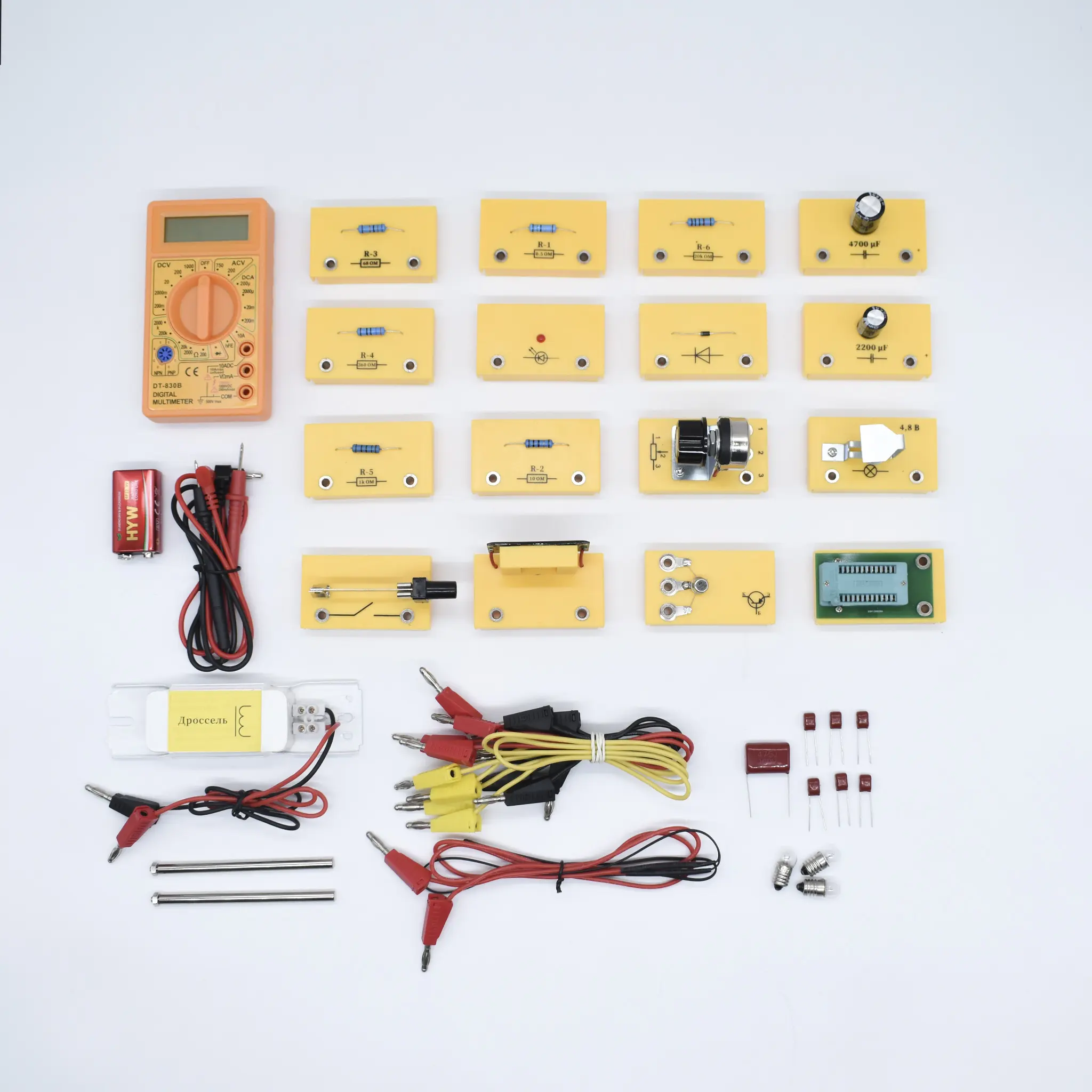

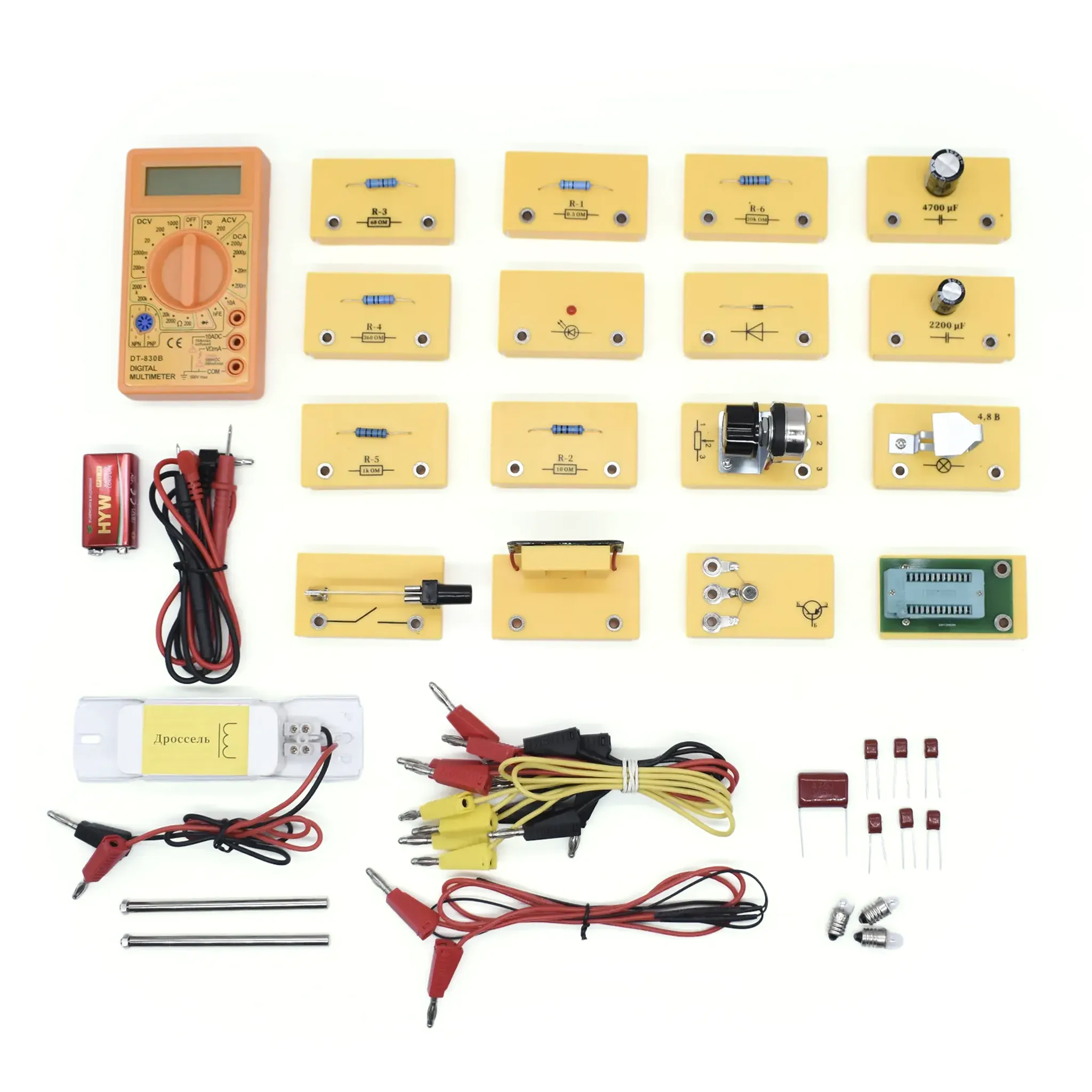

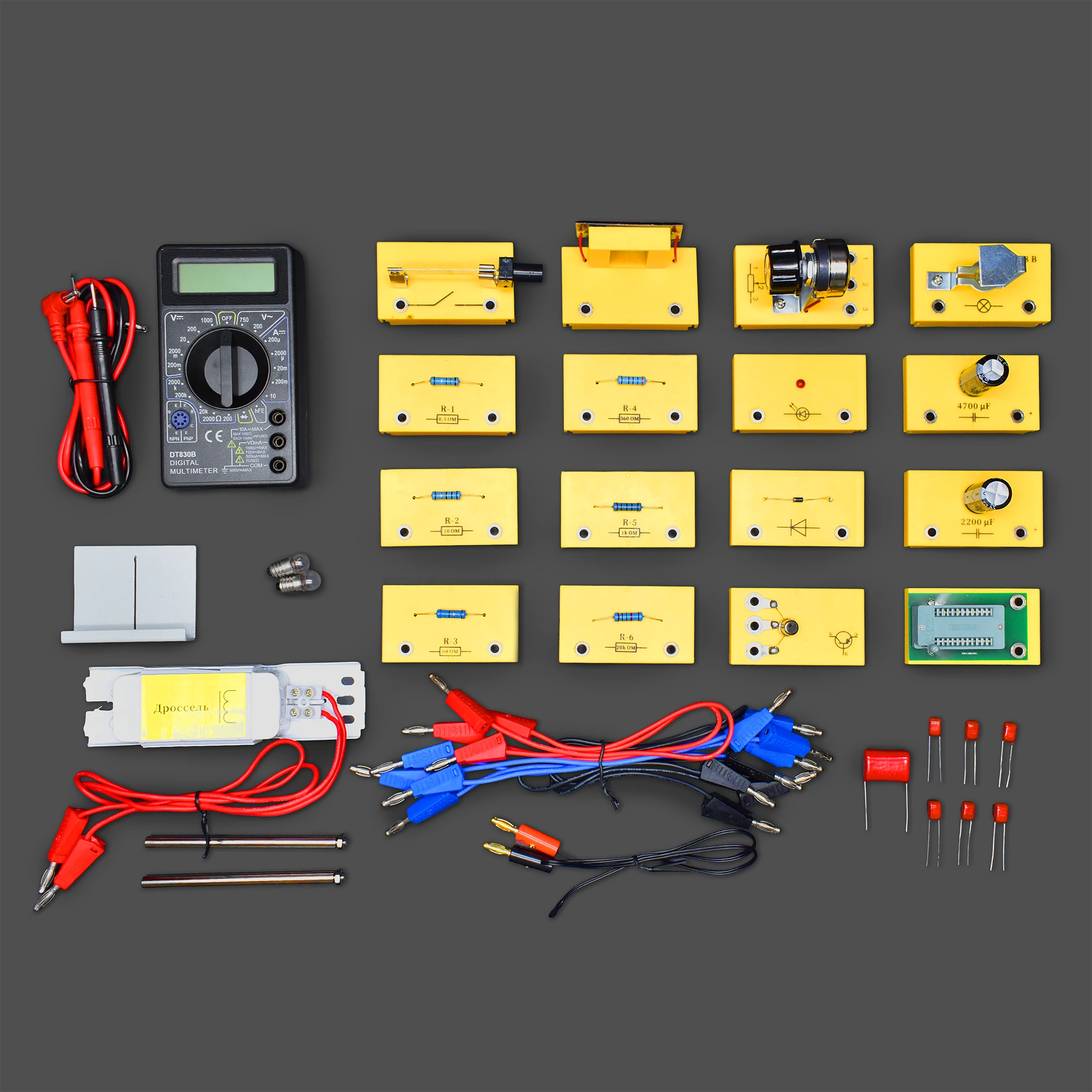

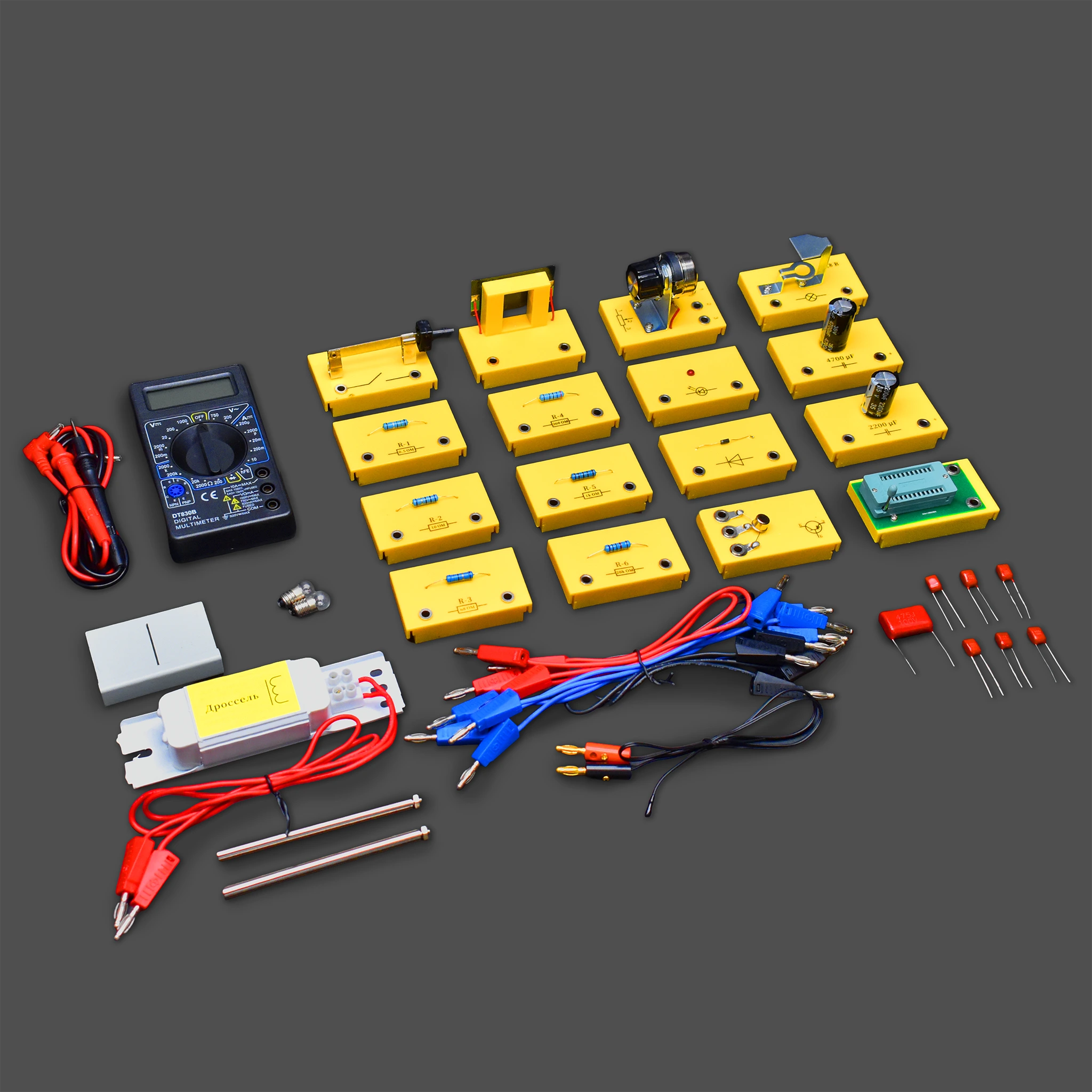

Комплектность

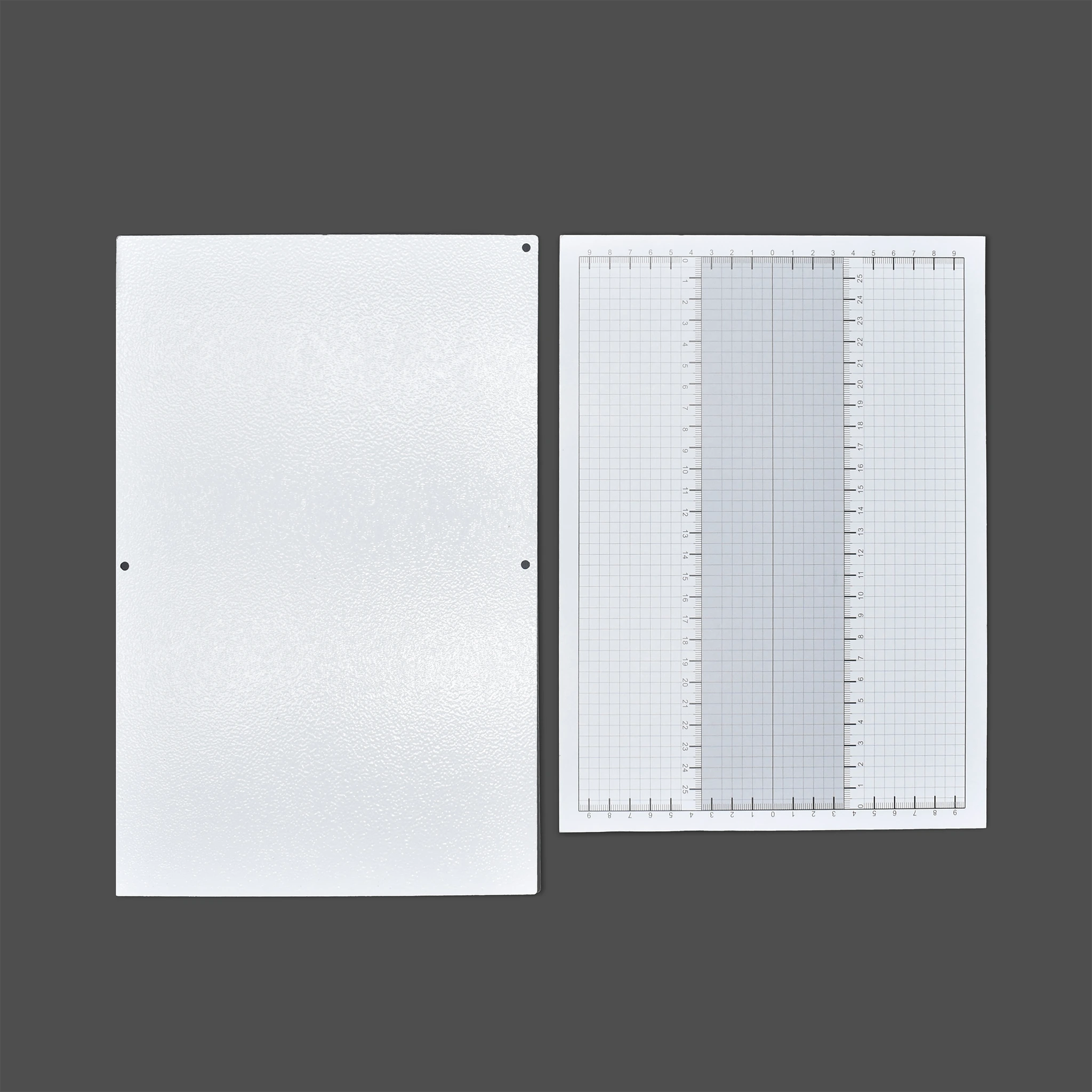

• Металлическое рабочее поле — 1 шт.

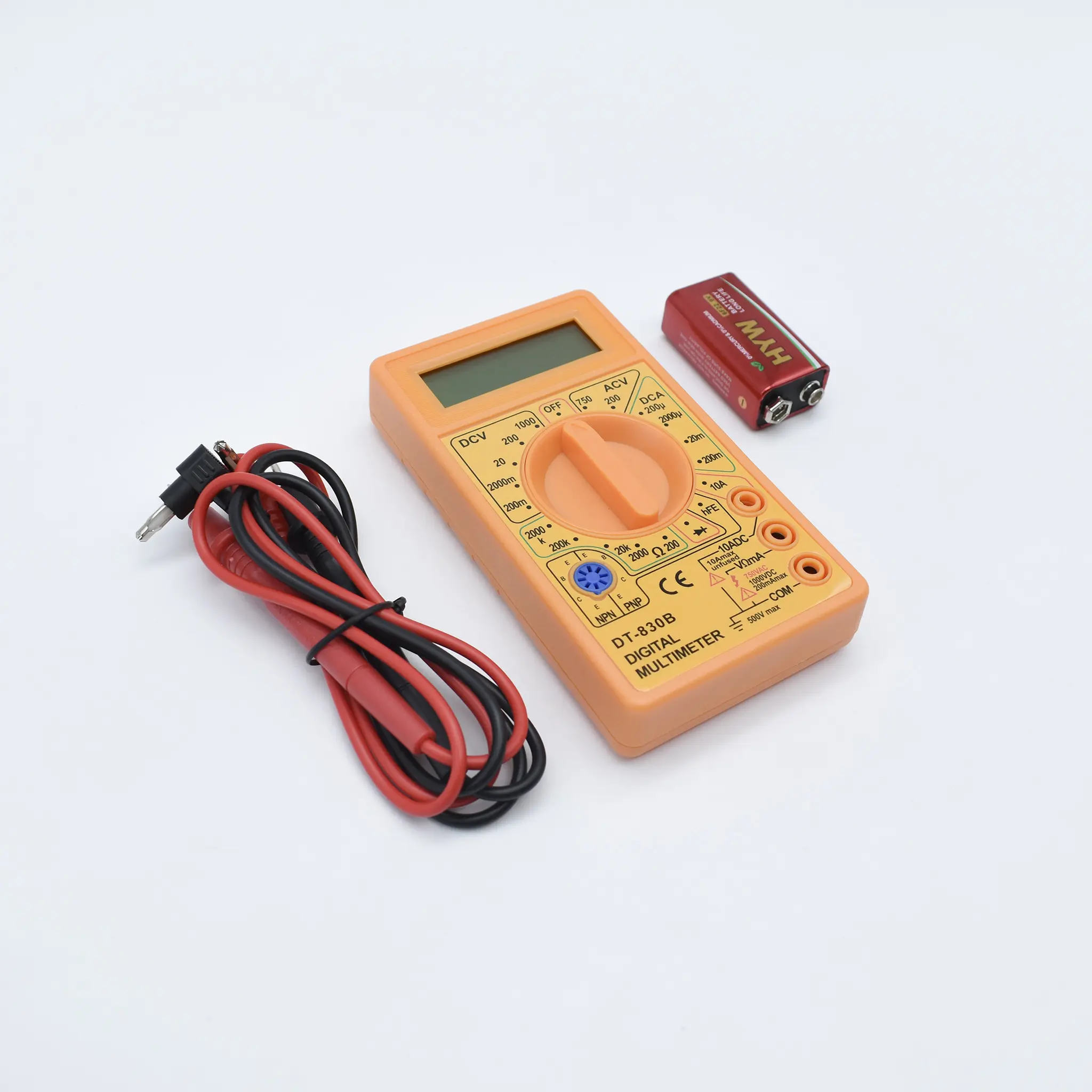

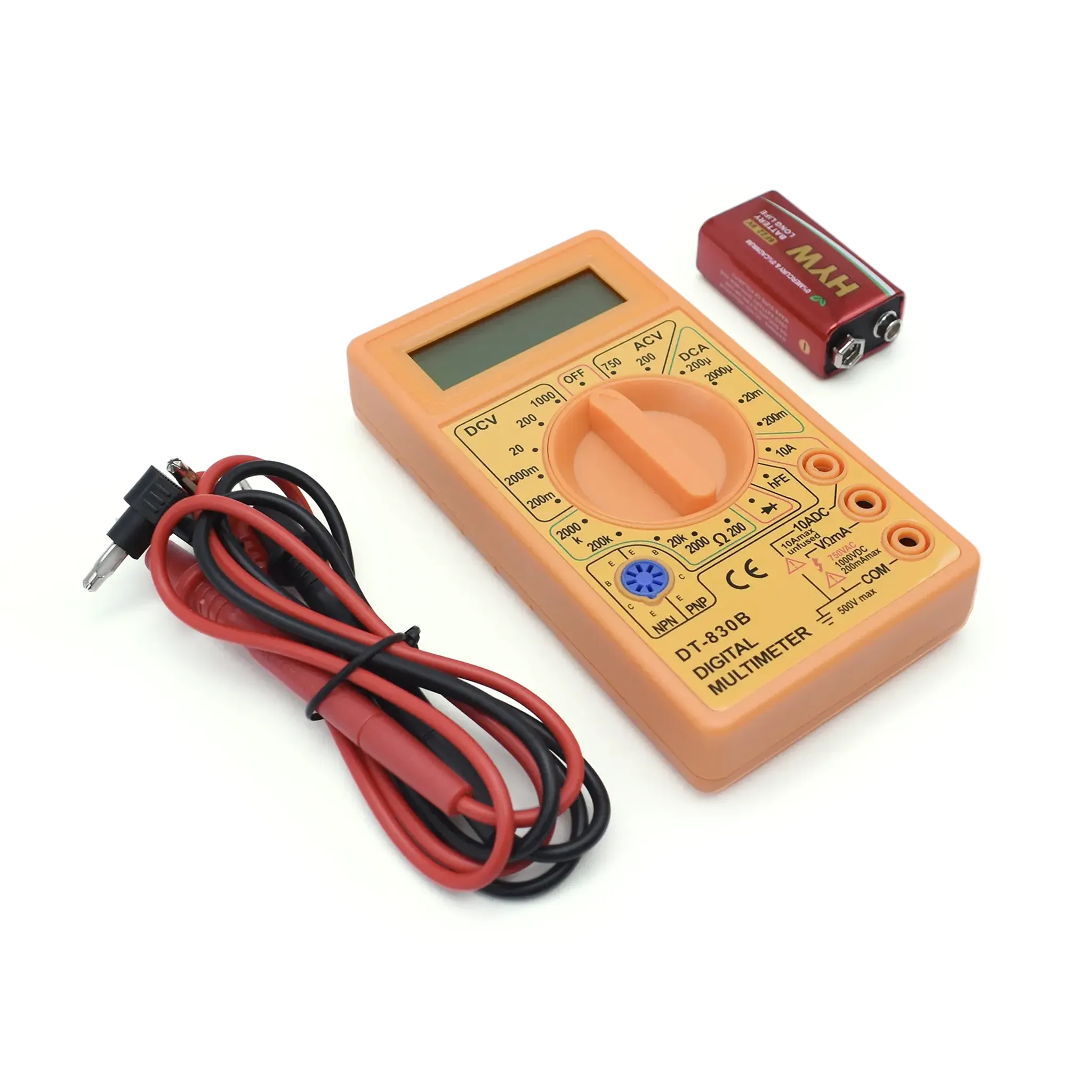

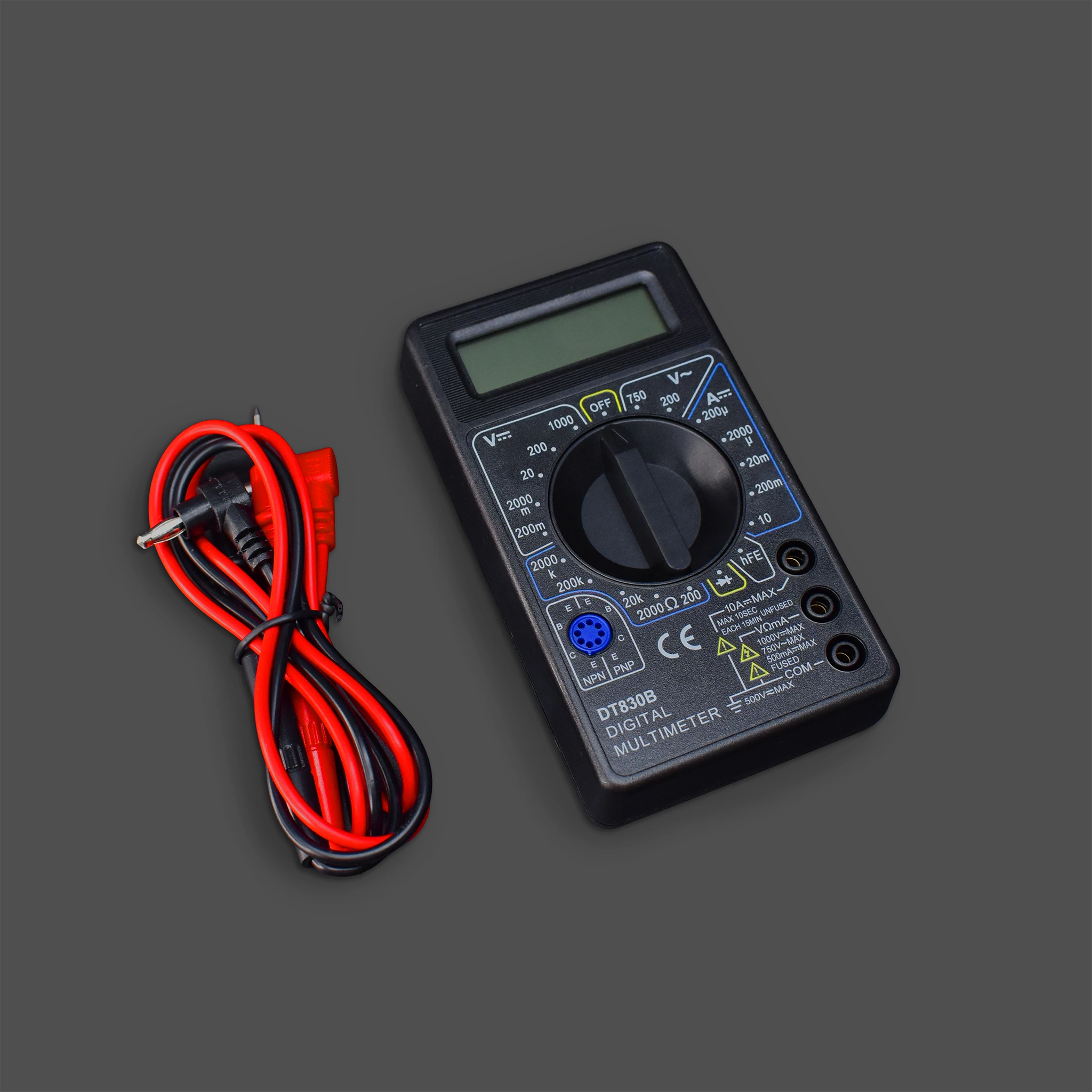

• Мультиметр — 1 шт.

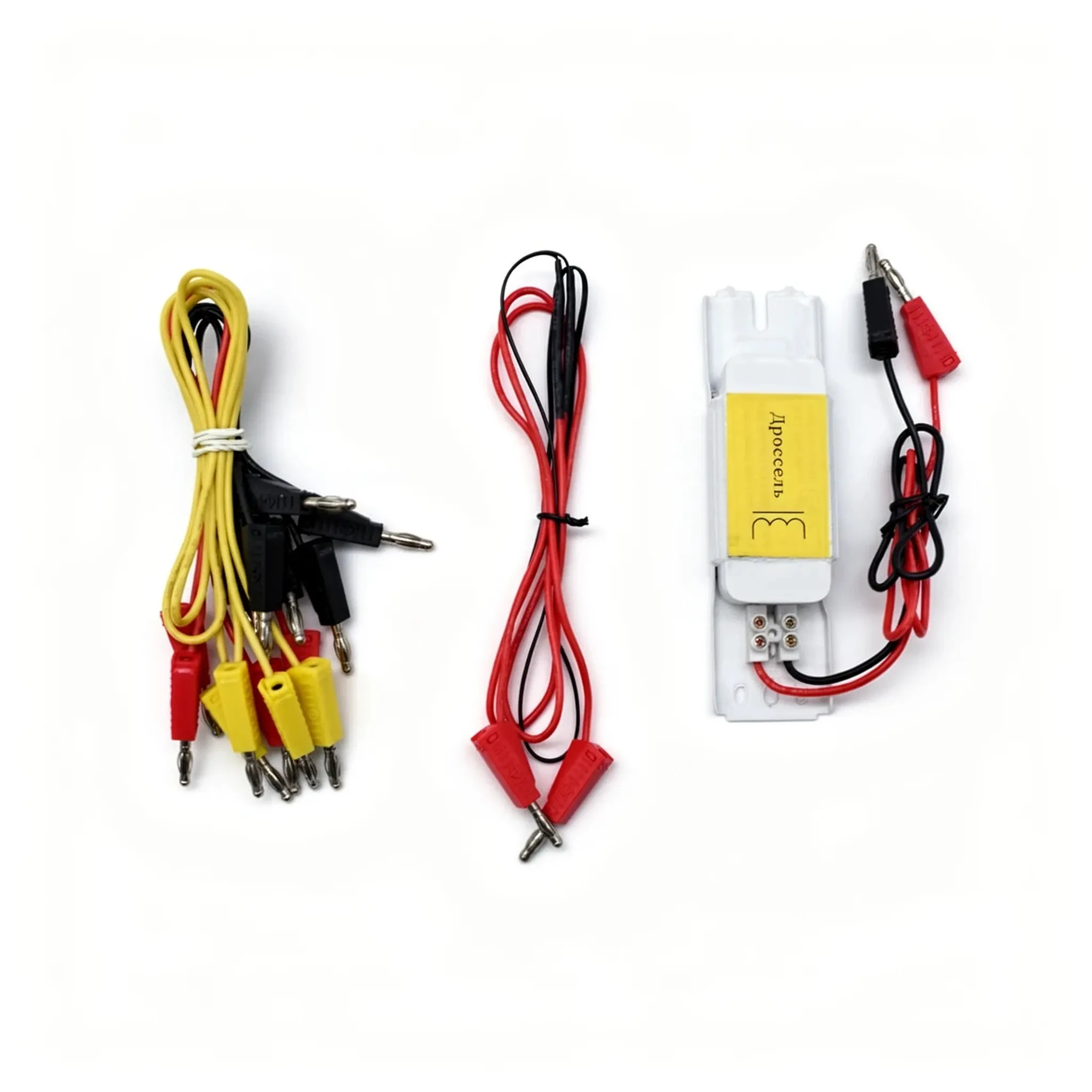

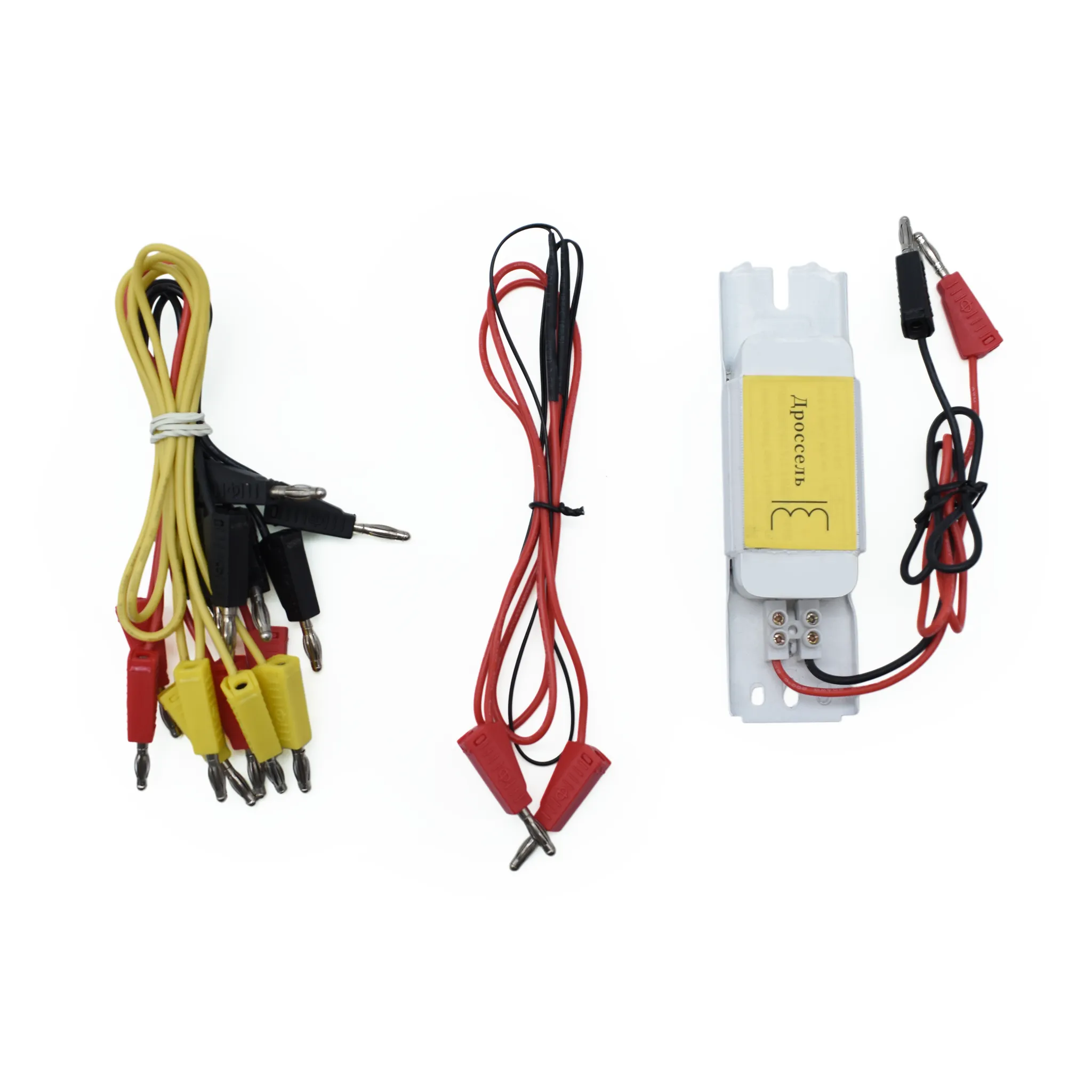

• Дроссель — 1 шт.

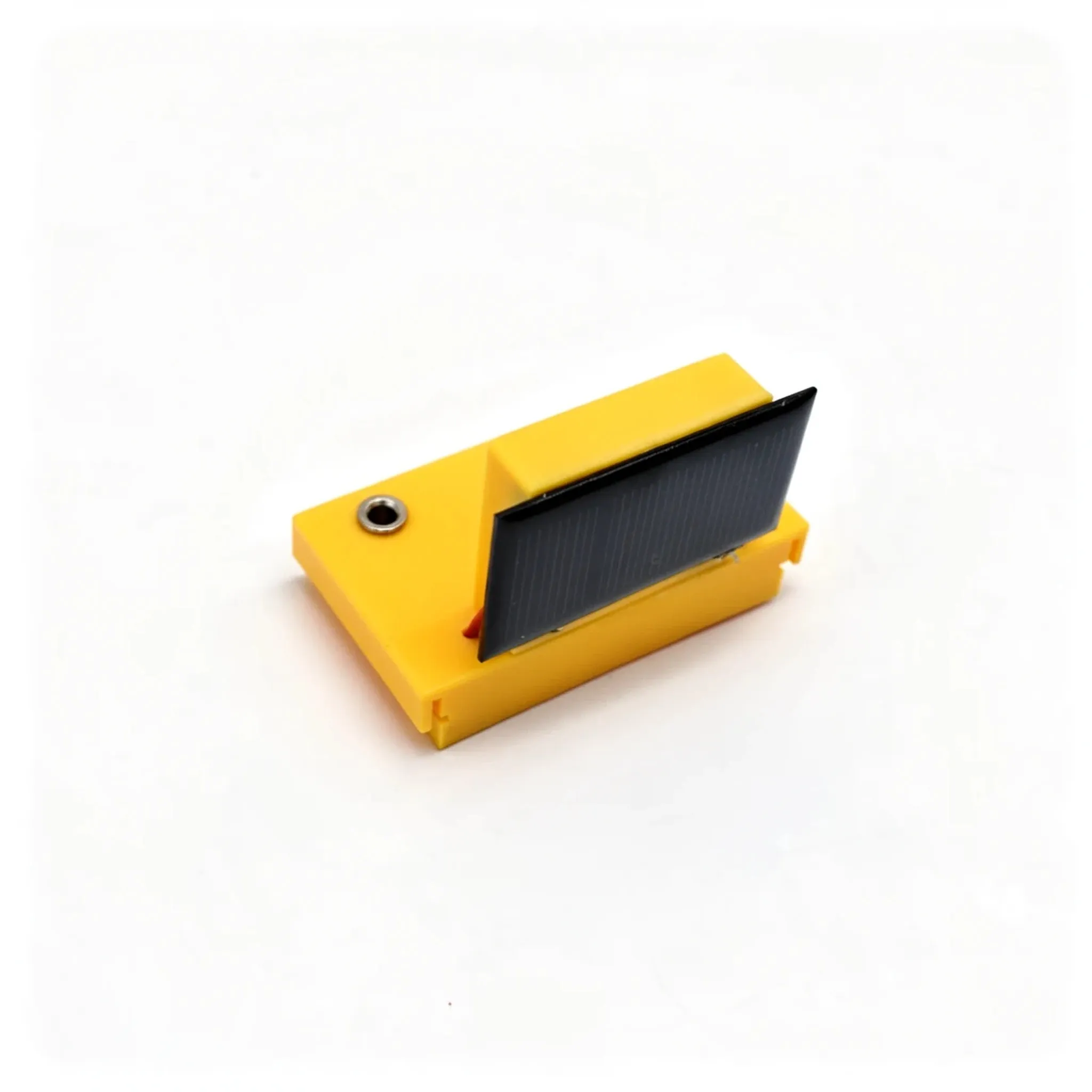

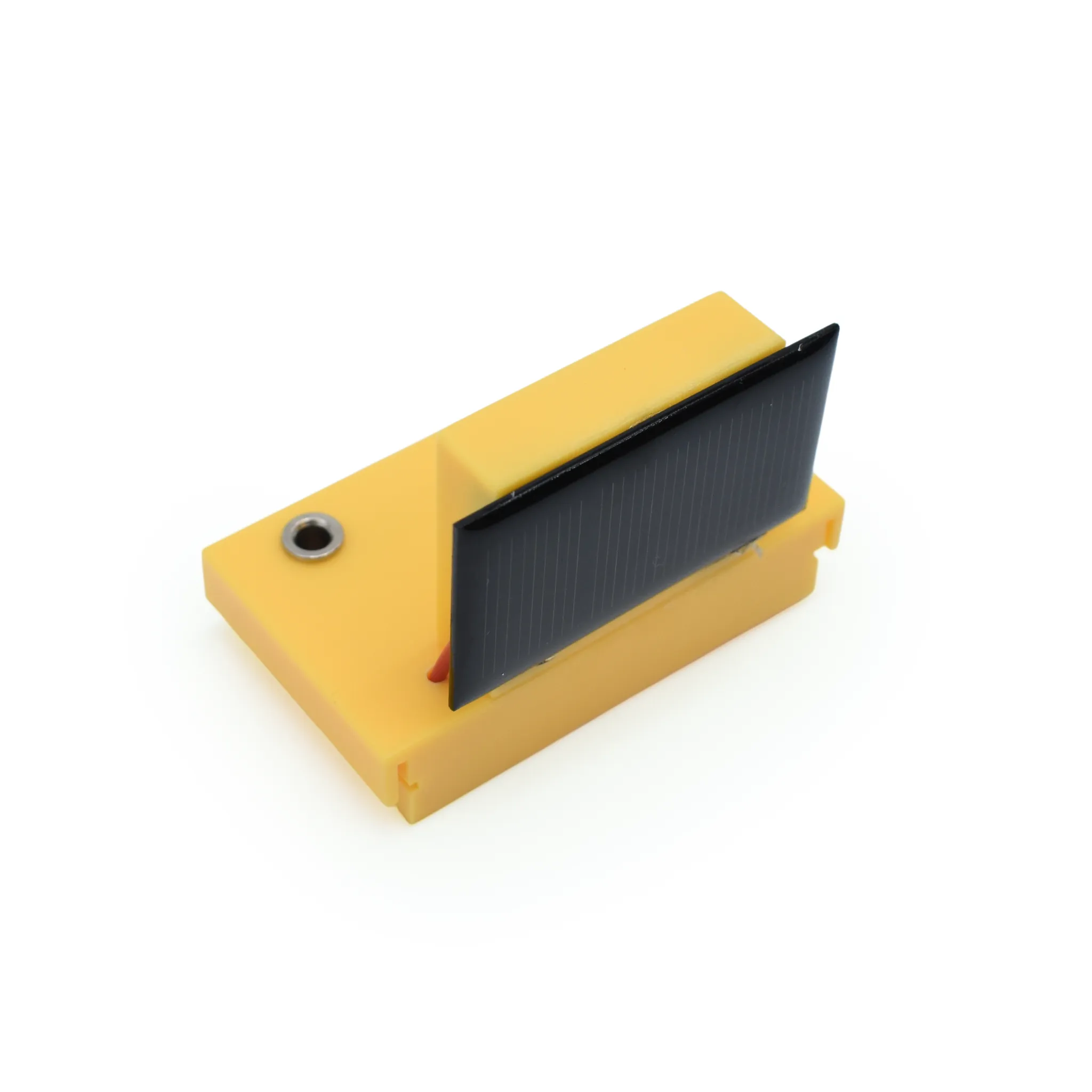

• Фотоэлемент с экраном — 1 шт.

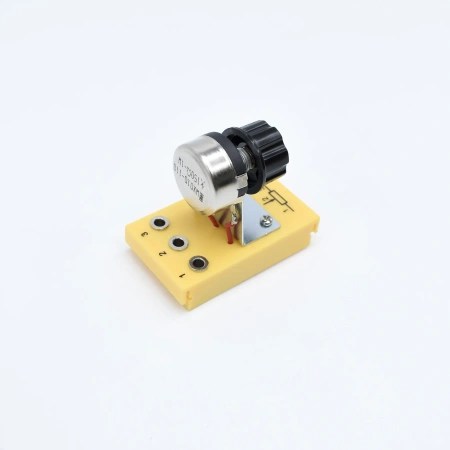

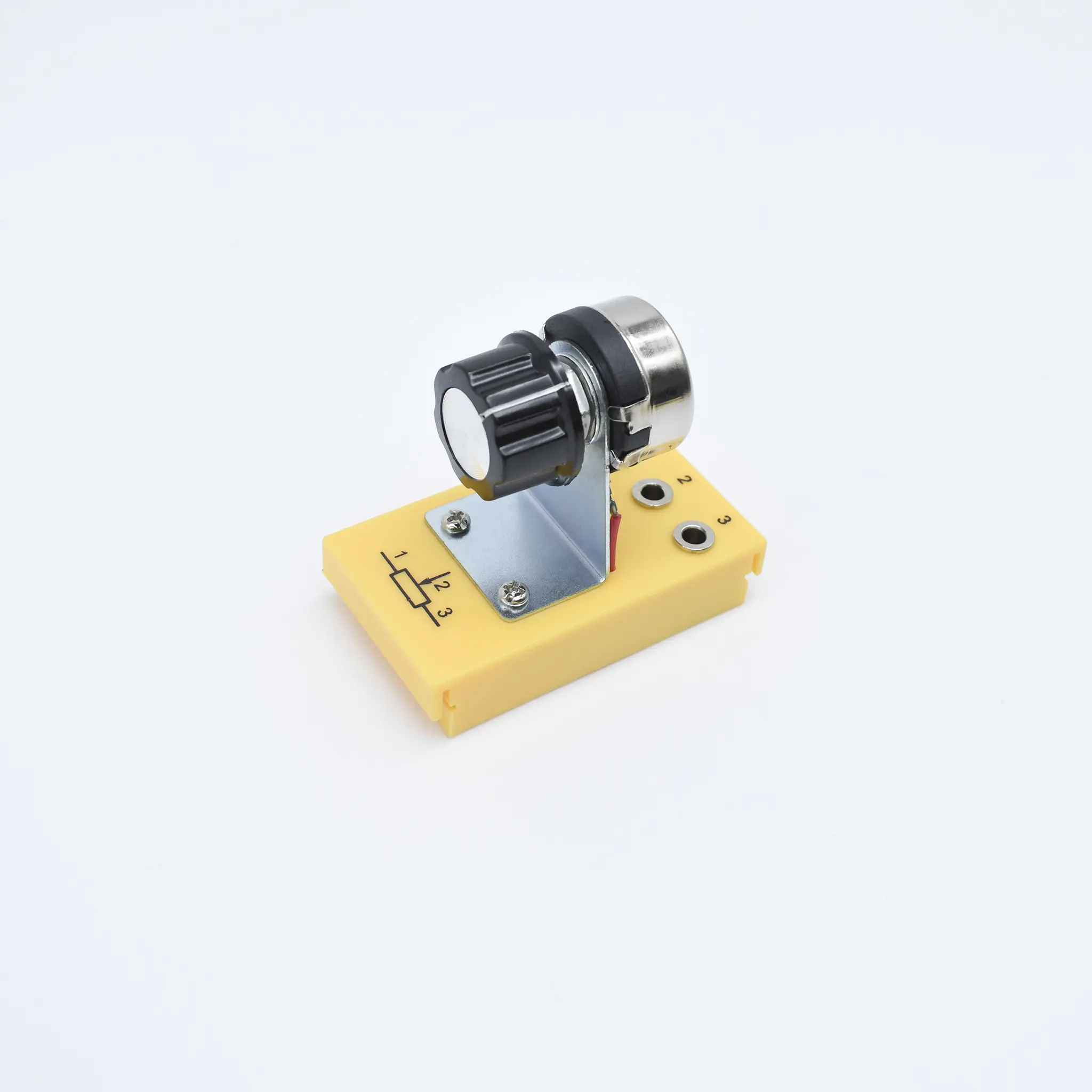

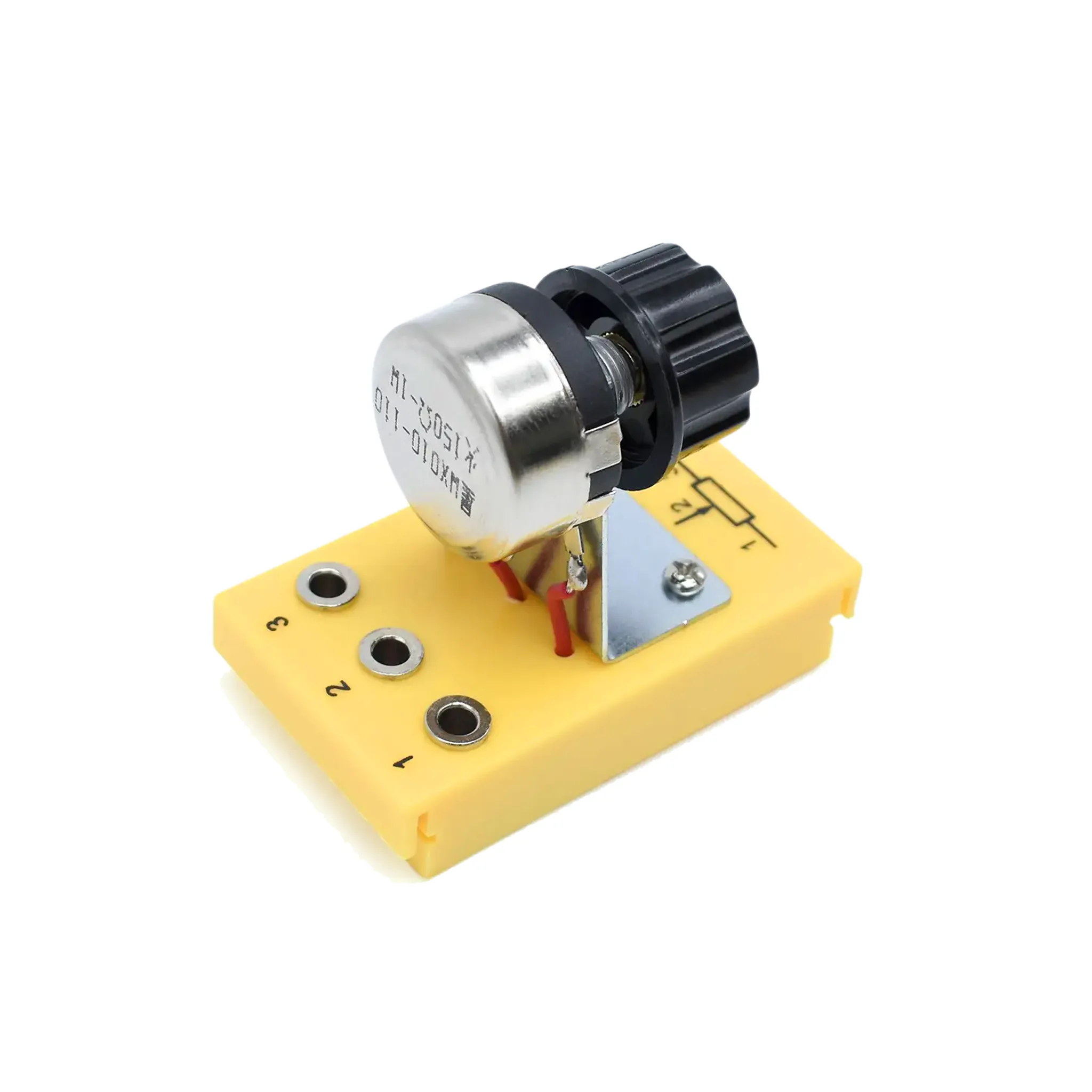

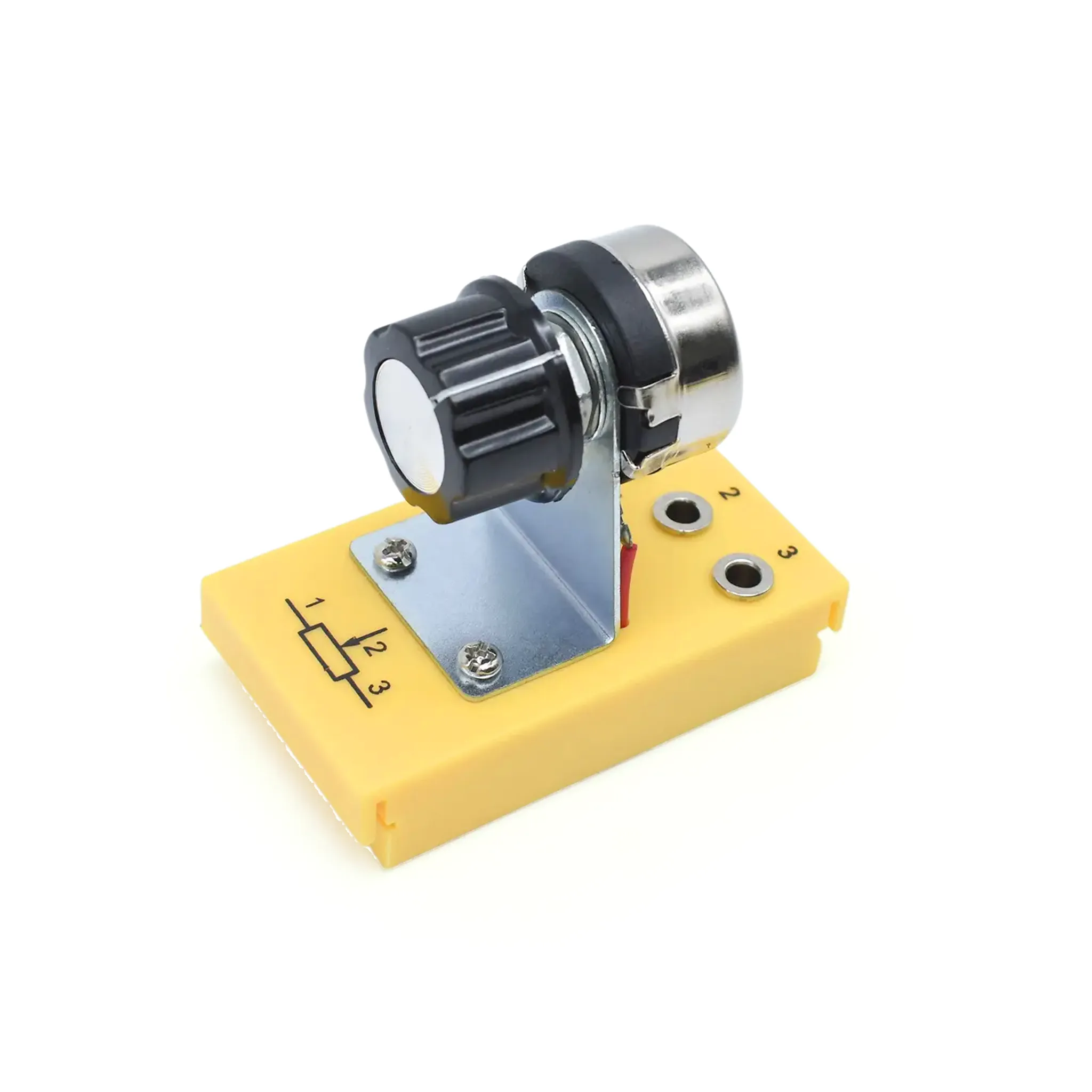

• Переменный резистор 0–150 Ом — 1 шт.
• Ключ — 1 шт.
• Транзистор — 1 шт.

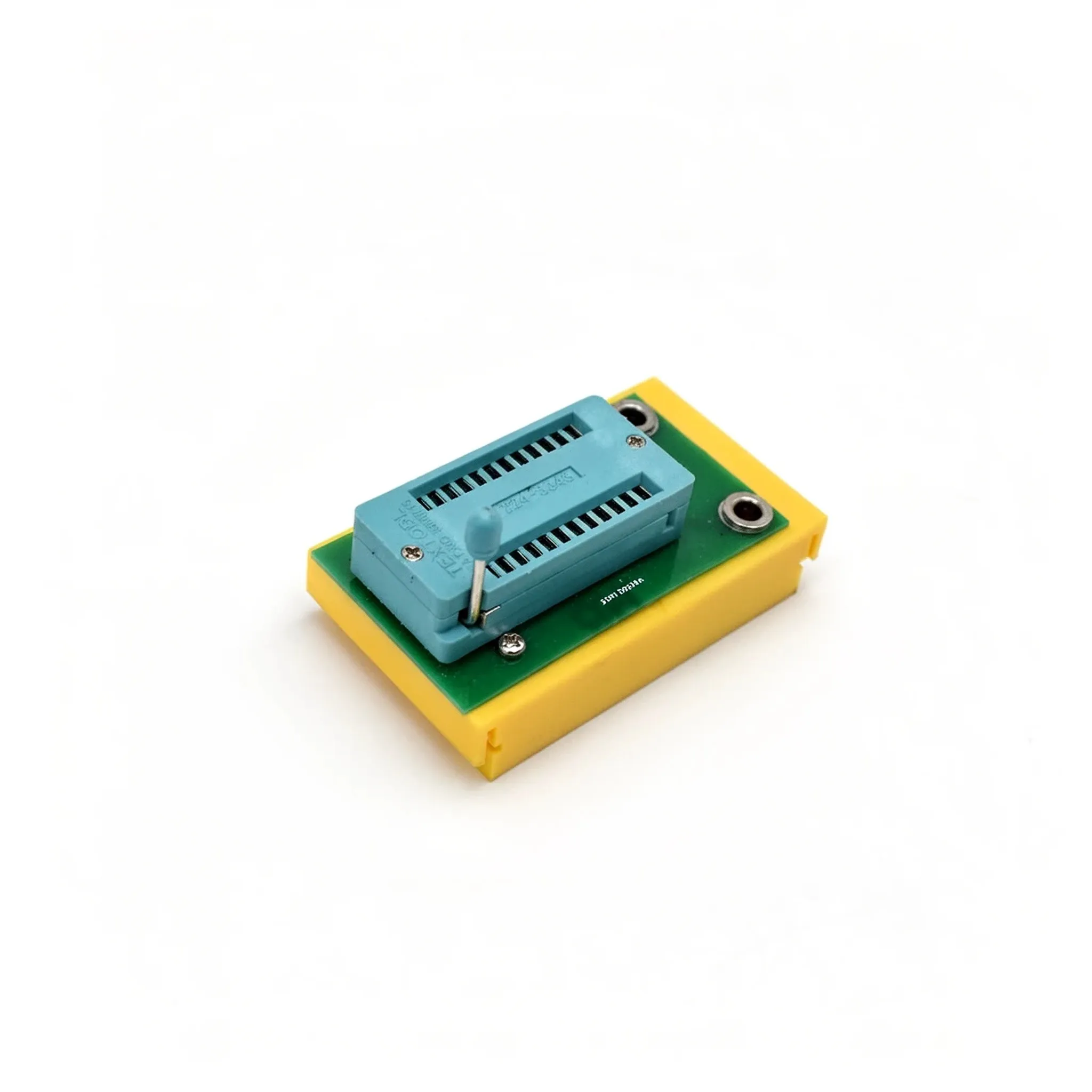

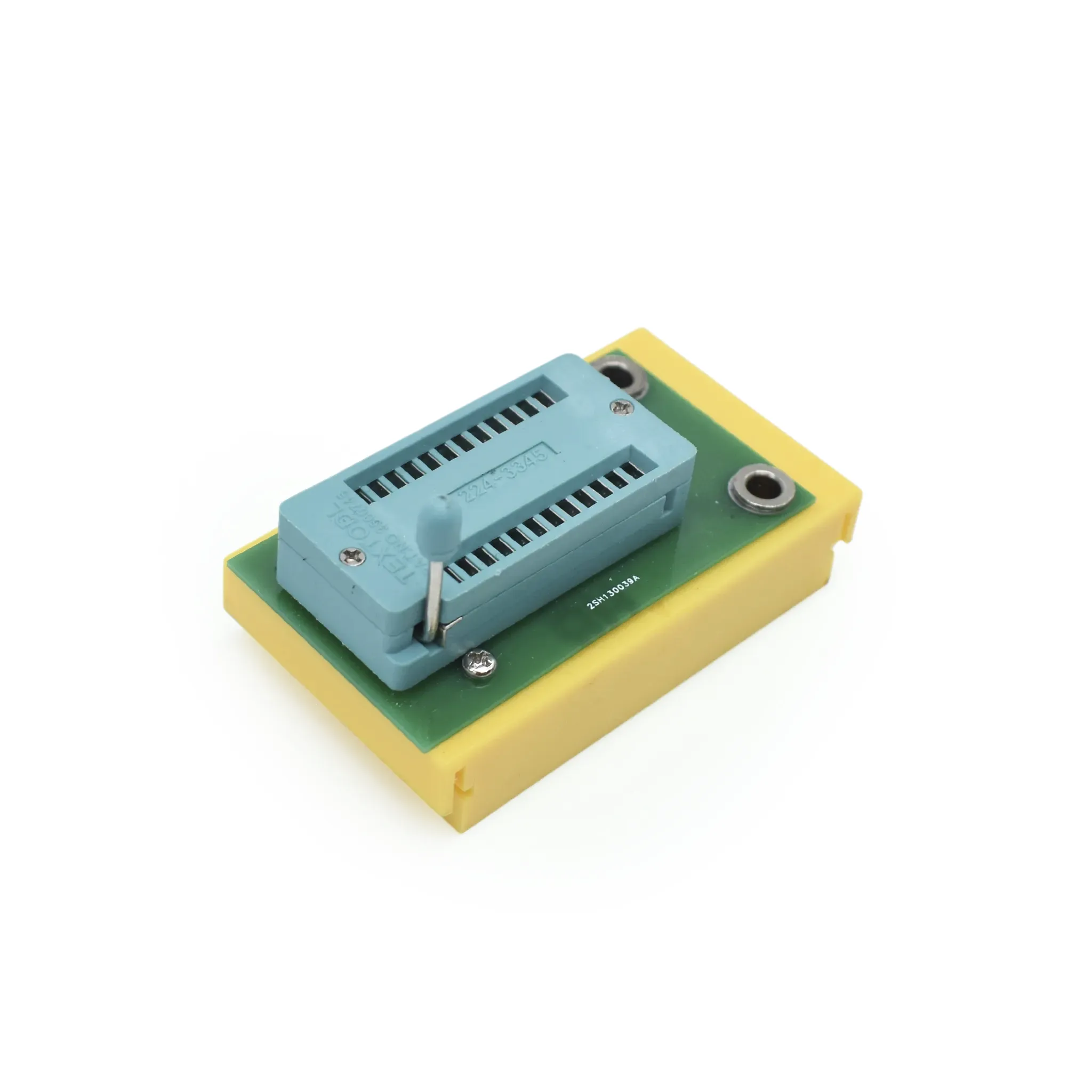

• Колодка — 1 шт.
• Диод — 1 шт.
• Светодиод — 1 шт.
• Резистор 0,5 Ом, 1–2 Вт — 1 шт.
• Резистор 10 Ом, 1–2 Вт — 1 шт.
• Резистор 68 Ом, 1–2 Вт — 1 шт.
• Резистор 360 Ом, 1–2 Вт — 1 шт.
• Резистор 1 кОм, 1–2 Вт — 1 шт.
• Резистор 20 кОм, 1–2 Вт — 1 шт.
• Терморезистор — 1 шт.
• Конденсатор 2200 мкФ — 1 шт.
• Конденсатор 4700 мкФ — 1 шт.

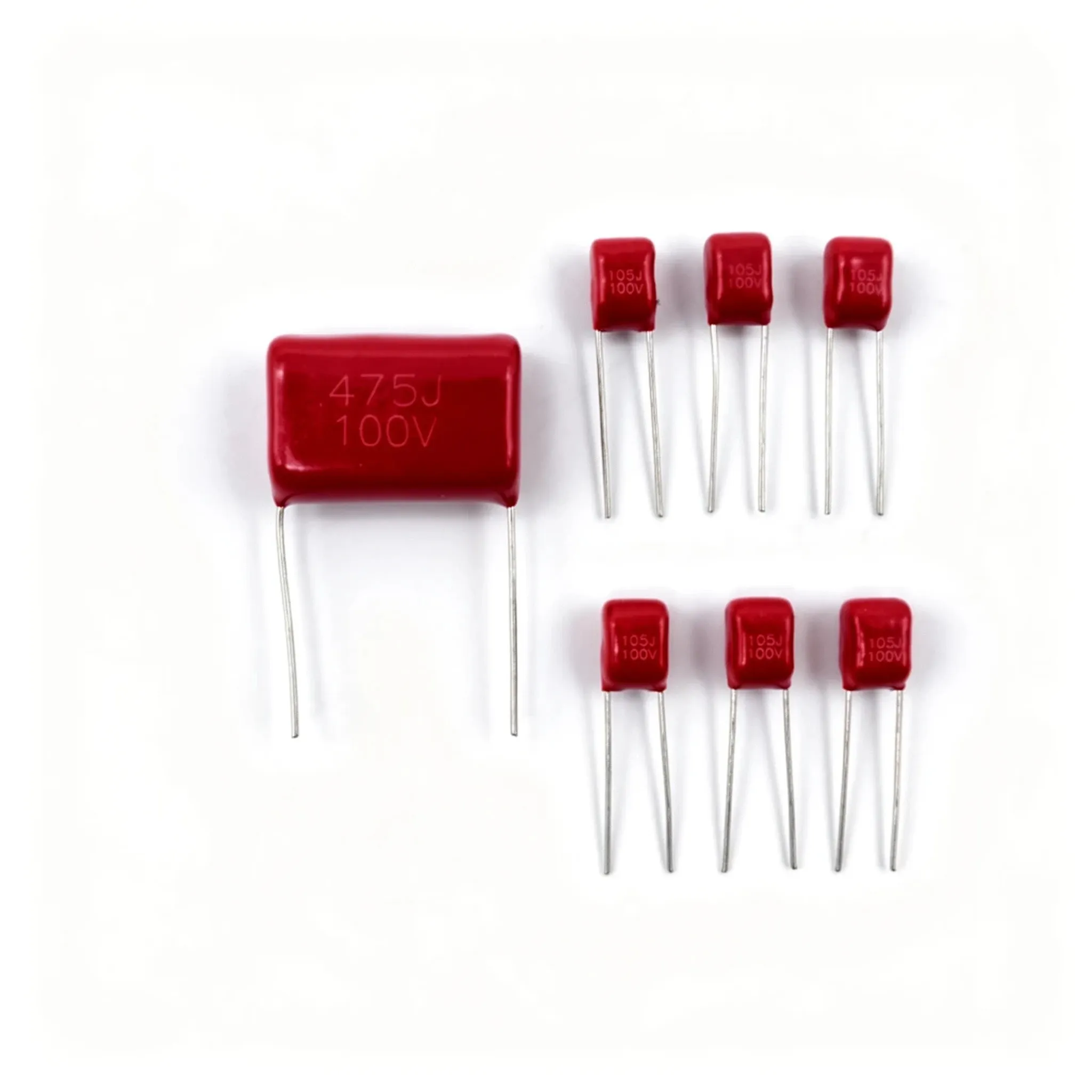

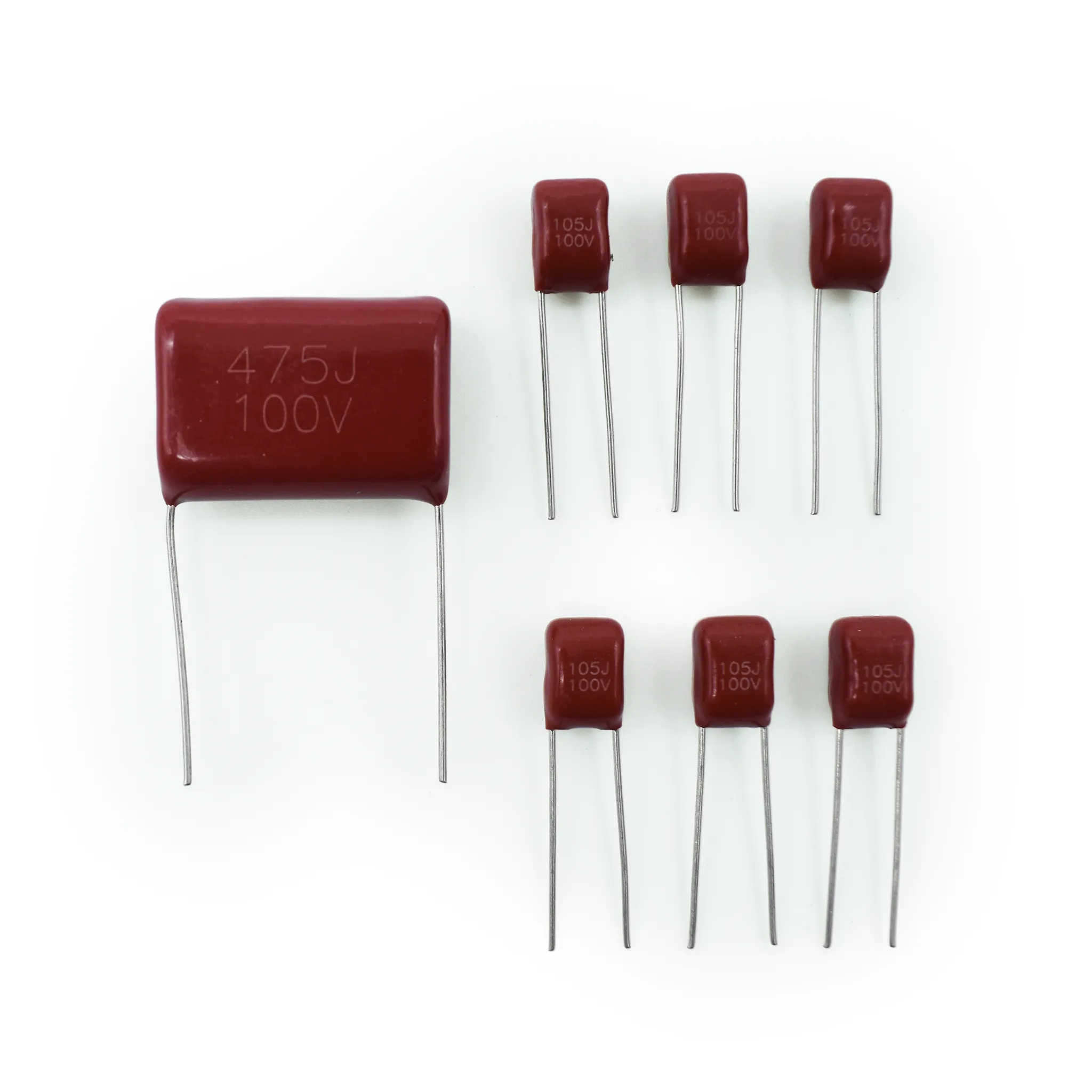

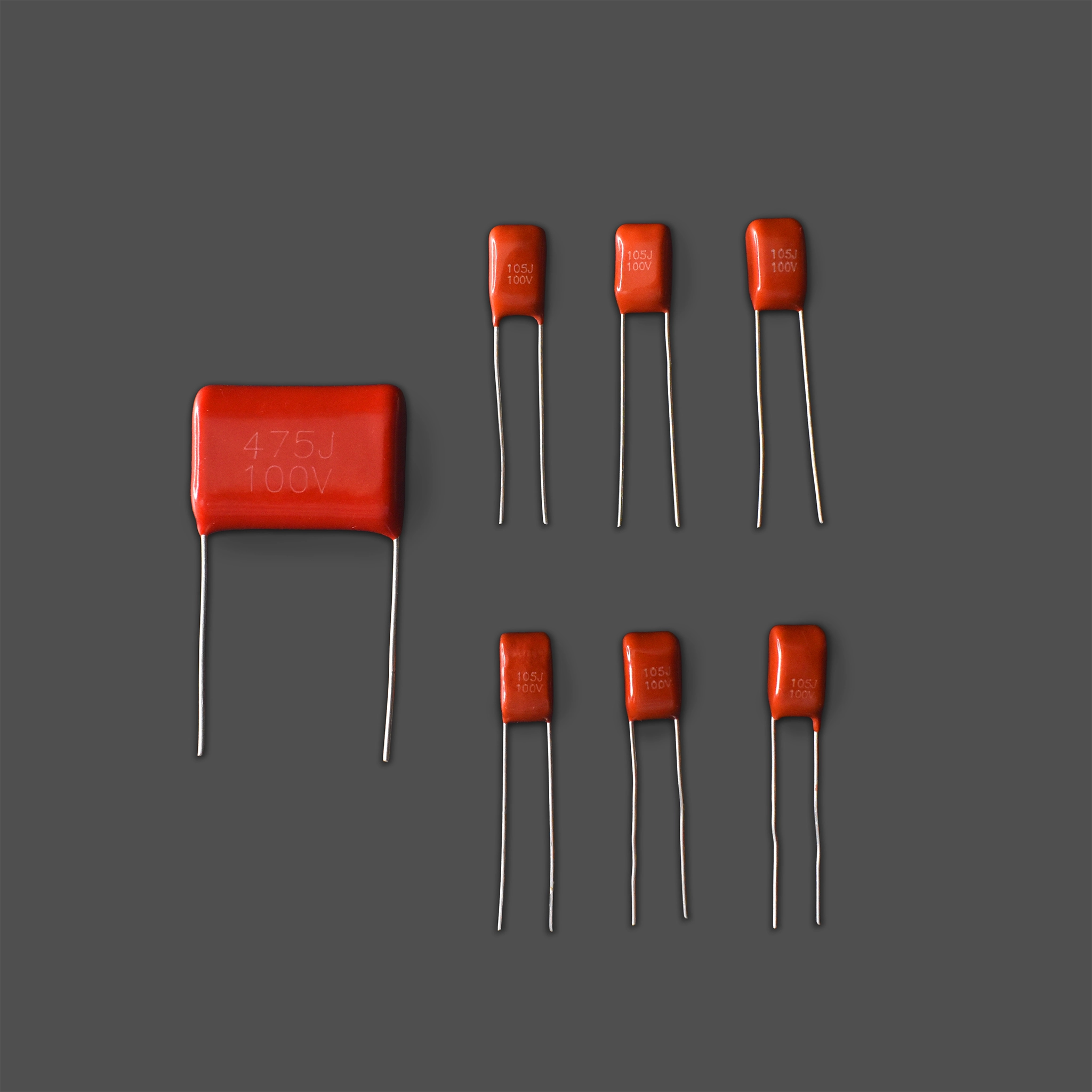

• Конденсатор 1 мкФ — 6 шт.
• Конденсатор 4,7 мкФ — 1 шт.

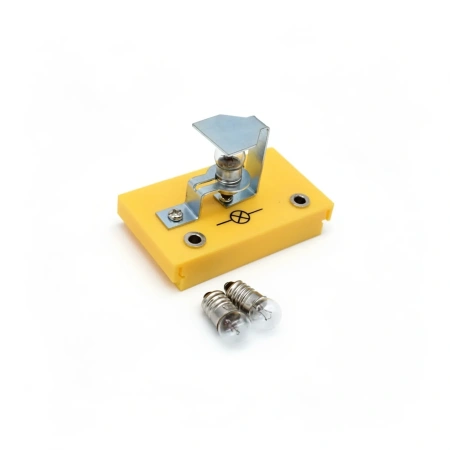

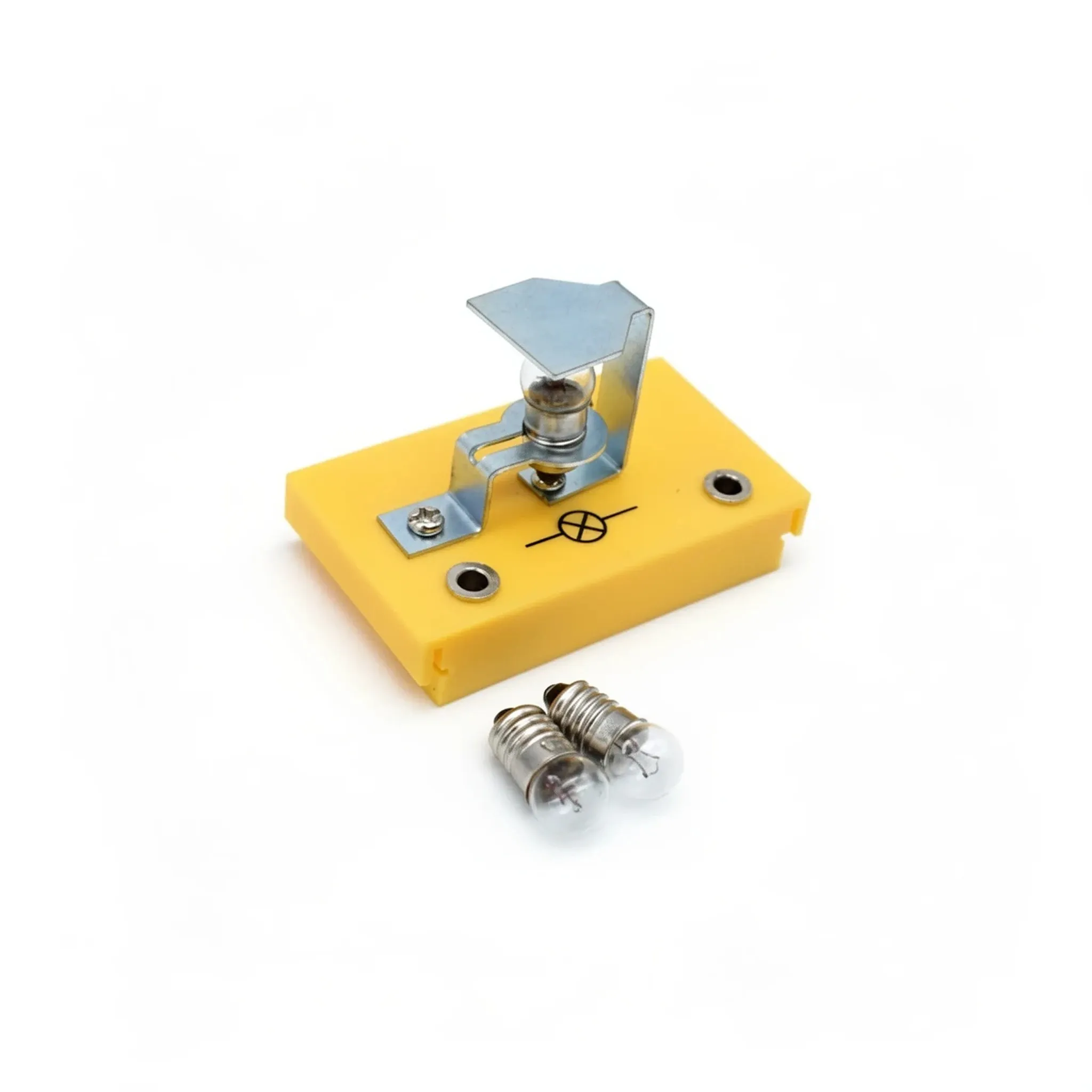

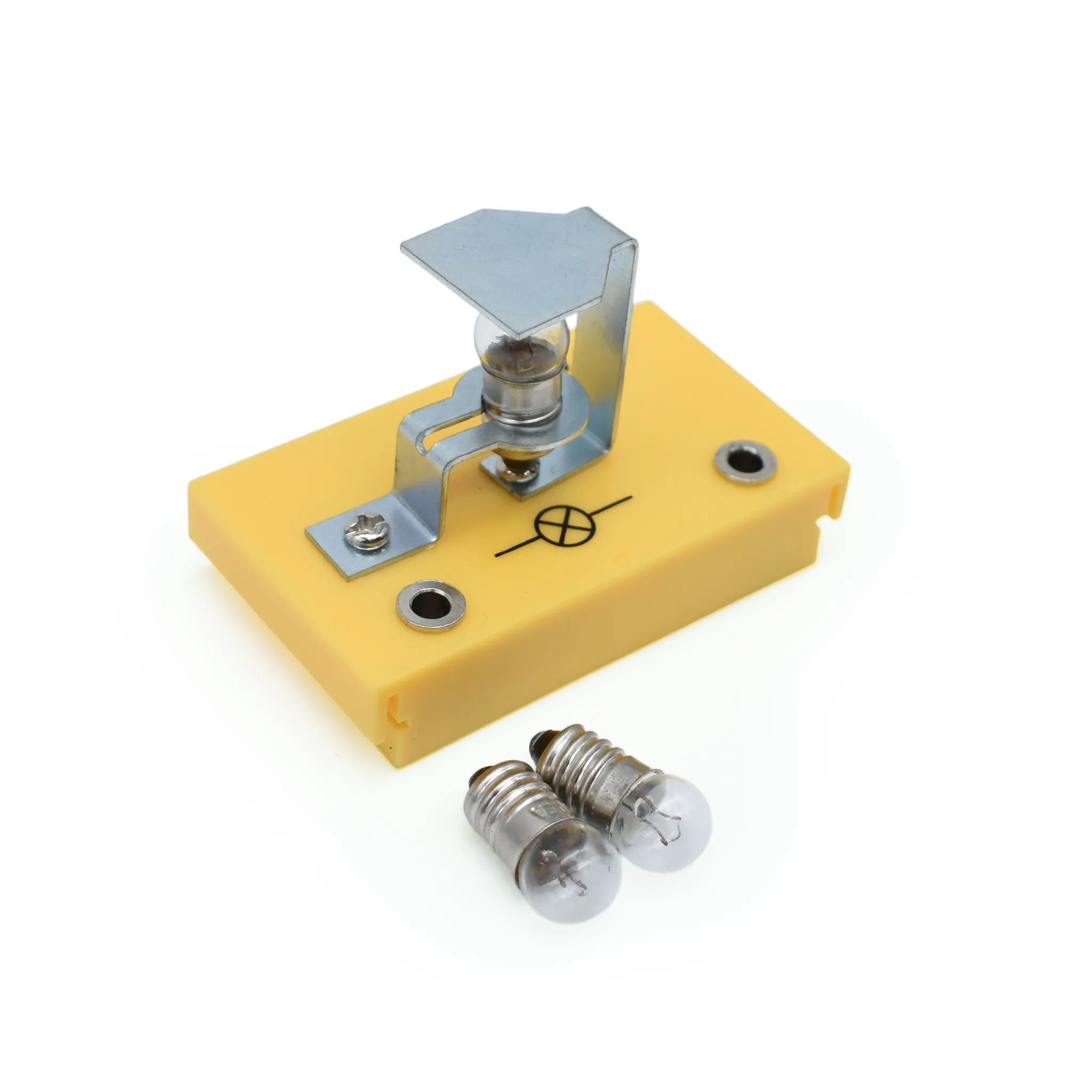

• Лампочка 4,8 В — 2 шт.
• Лампа с колпачком — 1 шт.
• Планшет — 1 шт.

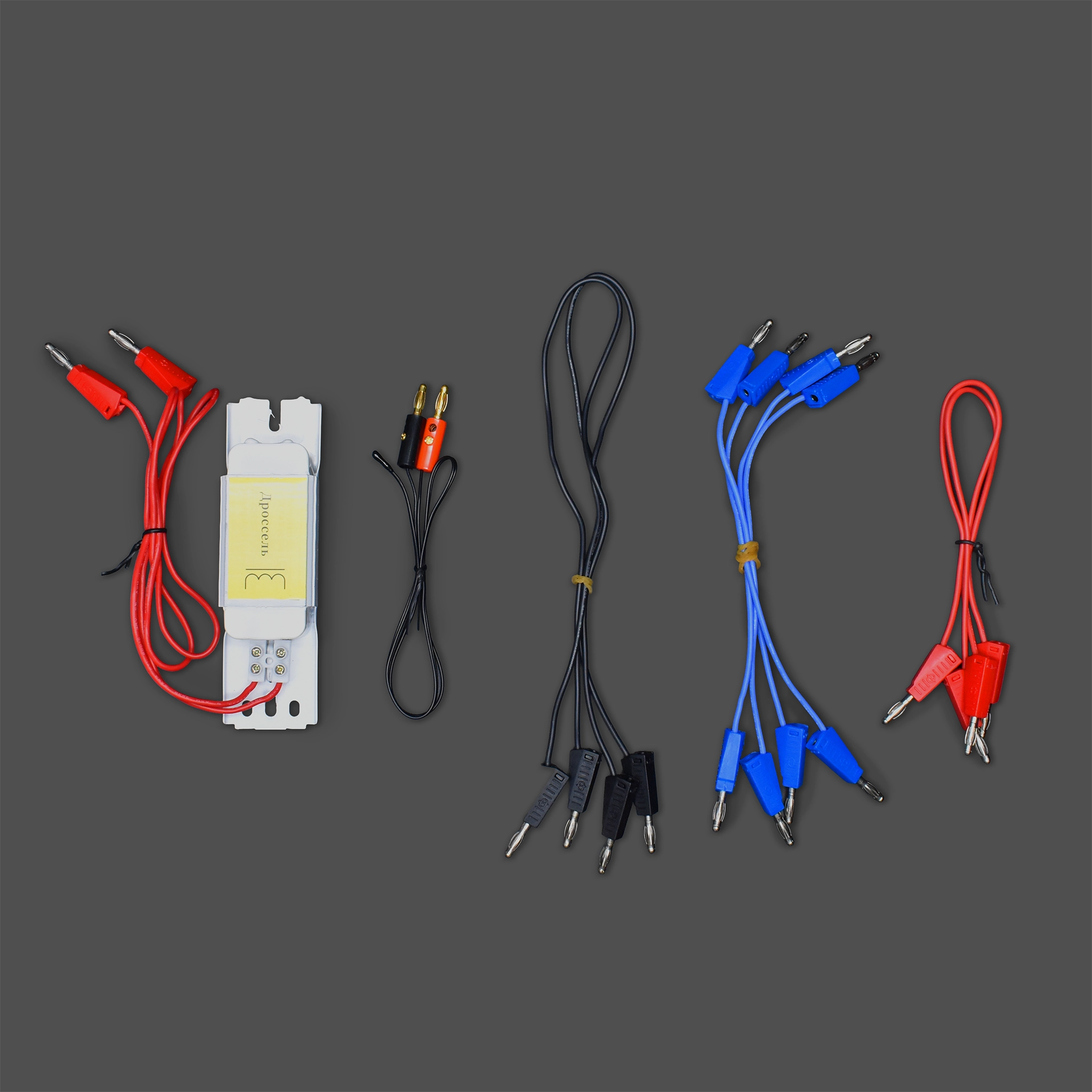

• Комплект соединительных проводов со штырьевыми разъёмами «банан»: 155 мм — 4 шт.; 255 мм — 2 шт.; 440 мм — 2 шт.
• Металлический стержень — 2 шт.
• Паспорт изделия — 1 шт.
